波纹膨胀节

         波纹膨胀节能够起到伸缩作用主要是靠波纹管来实现的，对波纹膨胀节的功能及强度设计主要是对波纹管的设计，对波纹管的不同设计及组合，可以使波纹管拉伸、压缩或弯曲，从而形成轴向、横向、角向三种基本形式的波纹膨胀节。

波纹膨胀节在设备连接中的应用：
 　　弯管力平衡式波纹膨胀节用于设备与设备之间的连接，其作用是补偿两设万备之间管路的热膨胀，减小安装误差对设备产生的力，方便安装。采用弯管力平衡式波纹膨胀节能使设备不受内压产生的盲板力作用，改善设备的受力状况，设备容易固定。 波纹膨胀节作为泵用软联管应用在泵的进、出口管路上。在泵的进、出口管路上安装的通用型（即万能式）膨胀节来补偿管路的热膨胀，减小管路热膨胀对泵的推力，或吸收泵运行产生的振动。

如何对补偿器进行选型:
      由于受到各方面的制约是相当复杂的，但是任何复杂的管系都可以选用若干个固定支架在不同的部位选择不同的设置，将其分成若干形状相对简单的单Du管段，“Z”型管段和“∏”　型管段等，并分别确定各管段的变形及补偿量，由于补偿器的种类很多，正确地选型是非常重要的，因此在管系的总体设计时，应充分地考虑到管线的走向和支撑体系（包括固定管架、导向滑动管架等）的设计和综合考虑补偿器的造型和配置，以示达到安全、合理、适用、经济的组合。
  　波纹管补偿器它是以波纹管为核心的挠性元件，在管线上再作轴向、横向和角向三个方向的补偿。轴向型补偿器为了减少介质的自激现象。在产品内部没有内套管，在很大程度上限制了径向补偿能力，故一般仅用以吸收或补偿管道的轴向位移（如果管系中确需少量的径向位移，可以订货时予以说明其径位移量）：横向位移补偿器（大拉杆）主要吸收垂直于补偿器轴线的横向位移，小拉杆横向位移补偿器适合于吸收横向位移，也可以吸收轴向、角向和任意三个方向位移的组合：铰链补偿器（也称角向补偿器）。它以两上或三个补偿器配套使用（单个使用铰链补偿器没有补偿能力），用以吸收单向平面内的横向变形，万向铰链（角向）补偿器，由两个或三个配套使用，可吸收三维方向的变形量。

　　金属U型波纹膨胀节word下载　　金属U型波纹膨胀节excel下载

　　概述：
　　金属U型波纹膨胀节具有自身的Du特性，建议工程设计部门在选型时和本企业获得联系。根据客户的需要及工程的工况条件提供完整的选择类型方案及各支架受力分析计算，使管系工程达到理想设计(我企业采用国际上先进的美国SIMFLEXS管系工程设计软件为您服务)。

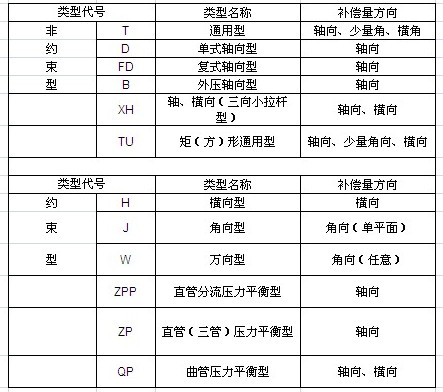

　　产品类型：

　结构型式：
　　U型波纹膨胀节结构型式根据不同的邀请，设计制造为单层、双层及多层、单层加强环、双层加强环。带加强环的波纹管在产品代号中注“K”，单层及双层波纹管在产品代号中不注。

 　　金属U型波纹膨胀节除有同金属软件相同特点外，且具有重量轻、柔软性好、耐高温、抗腐蚀、不易老化、承受压力高、使用寿命长、不受时间限制、抗震性好等优点。

　　金属U型波纹膨胀节是由钢丝编织橡胶管和胶管接头(JB1819到1990-77)组合而成。管体分别为:编织一层、编织二层、缠绕三层、缠绕四层,视工作压力而定。我厂特别设计用不锈钢丝编织外套，既有包装美化产品的作用，又增强耐压性能和有效保护产品免受磨损或意外创伤到完美无缺、经久耐用的目的。

　　金属U型波纹膨胀节是一种高品质的柔性连接管道，它是由极薄壁的、无缝或纵缝、不锈钢管经过高精度塑性变形加工成形的。具有良好的柔软性、抗疲劳性。耐高低温、耐腐蚀性等诸多优点。广泛应用于石油化工、钢铁冶金、橡胶、机械、电力等行业。
